一、 设备成型工艺介绍

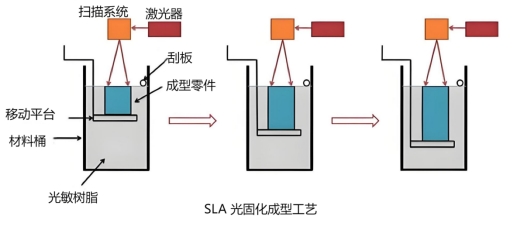

光固化成型的成型原理是SLA（Stereo lithography Appearance）,即立体光固化成型法，是一种可以制造实体树脂零件的激光固化三维打印技术，使用相关软件将三维模型切层处理层数据，利用激光扫描树脂时发生聚合作用使其固化，逐层扫描形成实体，直至最后一层。打印出实体后，清洗并使用固化箱进行表面固化。固化完成可进行后处理，如喷砂、打磨、喷绘及染色等 其工艺原理如下如图：
二、技术优势
Ø 高精度： SLA 可以制造出非常精细的三维物体，具有高分辨率和高精度。
Ø 表面质量高：SLA 制造的物体表面光滑，满足高表面要求的应用需求。
Ø 材料多样性： SLA 可以使用多种光敏树脂材料， 如透明、黑色、白色等，满足不同的应用需求。
Ø 快速制造： SLA 可以快速制造出三维物体， 制造速度比传统制造方法快。
Ø 设计自由度高： SLA 可以制造出非常复杂的三维物体，具有很高的设计自由度。
三、 设备系统介绍
Honor3d系列光固化打印机主要由机架主结构，3D打印控制系统，光学系统以及后处理系统设备组成。工艺过程全自动，无需人工干预，可基本实现无人值守生产。自动控制系统、负压吸附刮刀、自动控制/调节液位、一键启动。
3.1设备外观和结构
采用简约化，现代化工业风白色外观设计，大方美观。框架式主结构，工业大理石运动平台，性能稳定。
600设备图片 SLA600系统图

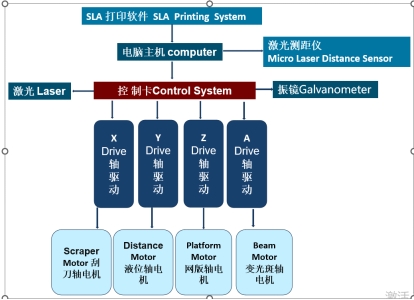

3.2 3D控制系统
采用智能控制方式，提高了控制系统的工作效率、稳定性和可扩展性。
3.3 光学系统
稳定可靠的固体激光器，高速光电振镜，石英聚焦镜片。长时间工作稳点，衰减小。
激光器 光电高速振镜
四、设备主要参数
基本参数 |
型号 | Honor3d600 |
技术类型 | SLA立体光固化成型 |
技术类型 | 光敏树脂 |
成型范围 | 600×600×400mm（L×W×H） |
设备尺寸 | 1160*1370*1900mm（不含可拆卸旋转显示器支架键盘托） |
设备重量 | 800kg（含满槽树脂） |
成型精度 | ±0.1mm（L≤100mm）；±0.1％×Lmm（L>100mm） |
最大扫描速度 | 18000mm/s |
机床系统 |
机床结构 | 机床结构Z轴高速丝杆导轨运动设计理念，伺服带抱闸电机；XY采用框架双驱运动模式，大理石平台，保证设备长期稳定运行的高精度及寿命 |
基座 | 大理石基座台面（整切，非拼接） |
激光系统 |
激光类型 | 半导体泵浦源激光器 |
激光波长 | 355nm |
激光系统功率 | 3000mw |
光束质量 | 光束直径<1mm,脉冲稳定性≤10%，功率稳定性≤6% |
扫描系统 |
光斑直径 | 0.1-0.2mm |
聚焦方式 | F-theta平面场镜 |
涂层系统 |
涂层方式 | 智能定位真空吸附涂层 |
涂层厚度 | 0.04-0.2mm（正常：0.1mm；精密：0.04-0.1mm；快速：0.1-0.2mm） |
升降系统 |
升降电机 | 丝杆导轨的运动方式，雷赛400W伺服抱闸电机 |
重复定位精度 | ±0.01mm |
软件环境 |
操作系统 | 64位系统（win10）主频2.5G,内存8G，硬盘500G |
系统软件 | 具备STL，SLC，CLI； |
系统软件 | 3D打印系统 |
数据传输方式 | USB /PCIE /网口 |
续打功能 | 采用一键启动模式，无痕连接续打 |
支持图形操作功能 | 移动、旋转、放大缩小、复制、阵列、组合、打散。 |
液位超差 | 支持液位超差报警自动暂停 |
具备偏差设置功能 | 根据打印需求，有偏差设置系数算法设置功能 |
运行环境 |
电源 | 220VAC，50Hz，16A |
环境温度 | 24~28℃ |
环境湿度 | 20%~45% |
附属配件 |
用户手册 | 1套（纸质档） |
清洗工具 | 1套(不锈钢托盘,铲刀,塑料箱,刷子等) |
电子温度湿度计 | 1套 |
打印系统 | 3D打印系统（加密狗一套） |
五、设备配置清单
序号 | 类型 | 名称 | 规格型号 | 配置说明 | 数量 |
1 | 主机设备 | 3D打印设备 | JOYE600 | 标准配置 | 1套 |
2 | UV后固化箱 | 固化箱 | UV600 | 标准配置 | 1台 |
3 | 3D打印材料 | 光敏树脂 | DY9111 | 标准配置 | 240kg |
4 | 工具箱 | 工具箱箱 | 手套，扳手，铲刀，镊子 | 标准配置 | 1套 |
5 | 用户手册 | 用户手册 | SLA600 | 标准配置 | 1本 |
6 | 辅助设备 | 除湿机 | DR-902L | 按合同需求/可选配 | 1台 |
7 | 超声波清洗机 | 30L | 按合同需求/可选配 | 1台 |
2、 随机配件
序号 | 名称 | 规格 | 数量 | 单位 | 简述 | 备注 |
1 | 设备垫板 | 橡胶垫 | 4 | 件 | 赠送 |
|
2 | 清洗箱 | 30L | 1 | 件 | 赠送 |
3 | 内六角扳手 | 公制 | 1 | 套 | 赠送 |
4 | 刷子（大） | 9寸 | 1 | 件 | 赠送 |
5 | 刷子（小） | 4寸 | 1 | 件 | 赠送 |
6 | 铲刀 | 8寸 | 1 | 件 | 赠送 |
7 | 砂纸 | / | 2 | 张 | 赠送 |
8 | 丁晴手套 | / | 1 | 盒 | 赠送 |
9 | 镊子 | / | 1 | 件 | 赠送 |
10 | 不锈钢盘 | / | 2 | 个 | 赠送 |
